التسخين بالحث لنظام شبكة أنابيب نقل الموائع
التسخين بالحث لنظام شبكة أنابيب نقل الموائع
مقارنة كفاءة الطاقة
طريقة التسخين الظروف استهلاك الطاقة
التسحين بالحث تسخين 10 لترات من الماء لتصل إلى 50 درجة مئوية 0.583 كيلو وات.ساعة
التسخين بالمقاومة تسخين 10 لترات من الماء لتصل إلى 50 درجة مئوية 0.833 كيلو وات.ساعة
المقارنة بين التسخين بالحث وتسخين الفحم\الغاز\المقاومة
الوصف التسحين بالحث التسخين بإشعال الفحم التسخين بإشعال الغاز التسخين بالمقاومة
كفاءة التسخين 98% من 30 إلى 65% 80% أقل من 80%
الإنبعاثات الملوثة يدون ضوضاء، بدون غبار، بدون غازات عادمة، بدون فضلات متبقية رماد الفحم، الدخان، ثاني أكسيد الكربون، ثاني أكسيد الكبريت ثاني أكسيد الكربون، ثاني أكسيد الكبريت بدون
تلوث (جدار الأنبوب) بدون تلوث تلوث تلوث تلوث
تنقية الماء يعتمد على جودة المائع مطلوب مطلوب مطلوب
استقرارية التسخين ثابت القدرة تقل بمعدل 8% سنوياً القدرة تقل بمعدل 8% سنوياً القدرة تقل بمعدل أكثر من 20% سنوياً (استهلاك القدرة العالي)
الأمان فصل الماء عن الكهرباء، بدون تسرب كهربائي، بدون أشعاع خطر التسمم بأول أكسيد الكربون خطر التسمم والتعرض لأول أكسيد الكربون خطر التسرب الكهربائي، الصدمة الكهربائية أو الحريق
المتانة بفضل تصميم القالب لوحدة التسخين، عمر الخدمة لمدة 30 سنة 5 سنوات من 5 إلى 8 سنوات من نصف إلى سنة واحدة

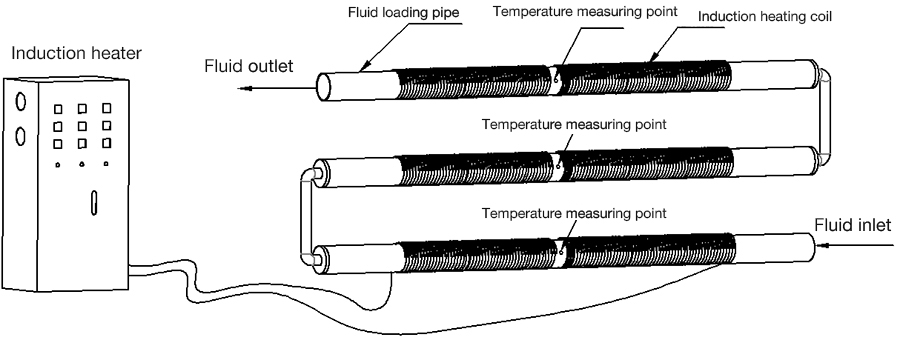

المخطط
التسخين بالحث لنظام شبكة أنابيب نقل الموائع
حساب قدرة التسخين بالحث

المواصفات المطلوبة للأجزاء المراد تسخينها: السعة الحرارية النوعية، الوزن، درجة حرارة بداية التشغيل ودرجة الحرارة النهائية، زمن التسخين.

الصيغة الحسابية: السعة الحرارية النوعية J/(kg*ºC)×الفرق في درجة الحرارة (درجة مئوية)×الوزن (كجم) ÷الزمن (ثانية)= القدرة (وات)
كمثال: لتسخين الزيت الحراري لطن واحد من 20 درجة مئوية إلى 200 درجة مئوية خلال ساعة، حساب القدرة كما يلي:
السعة الحرارية النوعية: 2100J/(kg*ºC)
الفرق في درجات الحرارة: 200 – 20 =180 درجة مئوية
الوزن: 1 طن=1000 كجم
الزمن: 1 ساعة=3600 ثانية
i.e. 2100 J/ (kg*ºC)×(200ºC -20 ºC)×1000kg ÷3600s=105000W=105kW

الخلاصة
القدرة النظرية 105 كيلو وات، لكن القدرة الفعلية تزداد بشكل عام بمعدل 20% بسبب الأخذ بعين الاعتبار الفقد الحراري، وتكون القدرة الفعلية 120 كيلو وات. يتطلب فئتين لنظام التسخين بالحث 60 كيلو وات كمجموعة.
