في المجالات الغذائية، المعالجة الدوائية والصناعة التحويلية الورقية، تعتمد ماكينات التجفيف الأسطواني الدوار التقليدي طرق التسخين لعناصر التسخين، الغاز، الوقود، البخار والزيت الحراري، كل طرق التسخين هذه تستخدم مبدأ الاختلاف في درجة الحرارة لإنجاز النقل الحراري. واحدة من أكثر عيوب طرق التسخين التقليدي هذه هي النقل الحراري بكميات كبيرة للمناطق المحيطة والأجسام القريبة التي لا تتطلب الحراة، ينتج عنها الاستفادة الحرارية المنخفضة وكفاءة التسخين. التسخين بالحث يعد البديل المناسب لطرق التسخين التقليدية، لأن الحراة تتولد مباشرة داخل الجز المعدني الأسطواني ذاته.
- تتولد الحرارة مباشرة في داخل مكان العمل، يقلل من الفقد الحراري وفي نفس الوقت تزيد من كفاءة الطاقة.
- كثافة الطاقة العالية تحقق سرعة تسخين أعلى.
- بدون الحاجة للهب مفتوح، ولا يتطلب وسط تسخين، بوفر الأمان ومكان العمل النظيف.
- يضمن نظام التحكم الرقمي التحكم الدقيقة في درجة الحرارة، ويوفر التشغيل الذكي.
- التركيبة المحكمة وسهولة الصيانة.
بالمقارنة مع التسخين بالمقاومة التقليدية أو التسخين بإشتعال الغاز، يعمل التسخين بالحث على التقليل من زمن التسخين بأكثر من 50%، وكفاءة الطاقة أكثر من 30%. إلى جانب ذلك، التسخين بالحث لا ينتج عنها أي دخان وإنبعاثات، يحل المخاوف من المسائل البيئية.
تصنع ملفات التسخين الحثي وفقاً لقياس أسطوانة التجفيف، ووضعها داخل الأسطوانة. عند دوران المجفف الأسطواني الدوار، تبقى ملفات التسخين الحثي ثابتة. يعمل نظام التسخين بالحث لتسخين درجة الحرارة الداخلية للأسطوانة التجفيف.

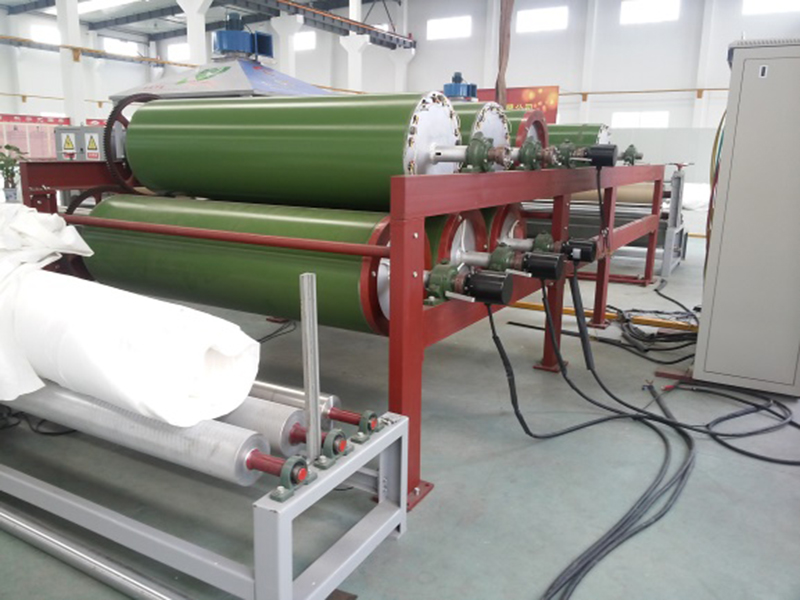

التسخين بالحث مع ملف داخلي حلزوني متعدد اللفات
يتم لف ملفات التسخين بالحث داخل أسطوانة التجفيف، الملفات الحلزونية متعدد اللفات وأسطوانة التجفيف تدور بنمط متزامن. يعمل نظام التسخين بالحث على تسخين درجة الحرارة الداخلية لأسطوانة التجفيف.

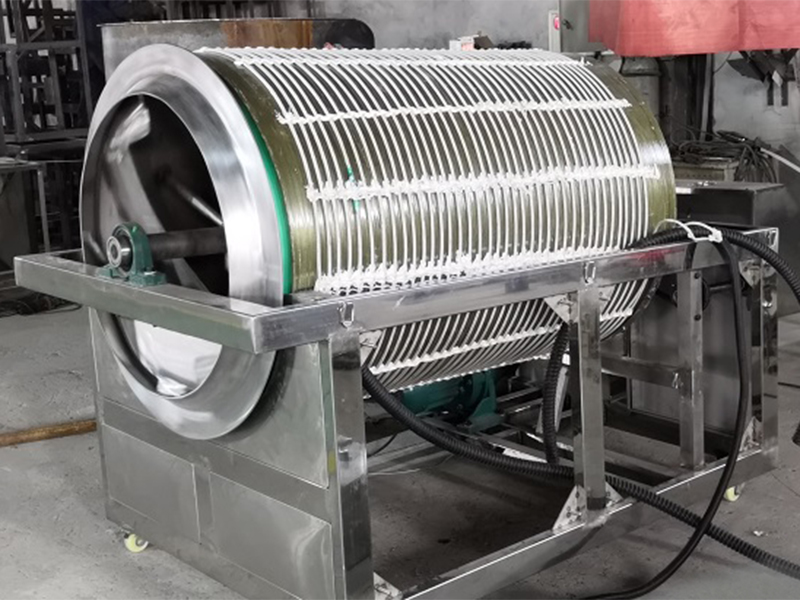

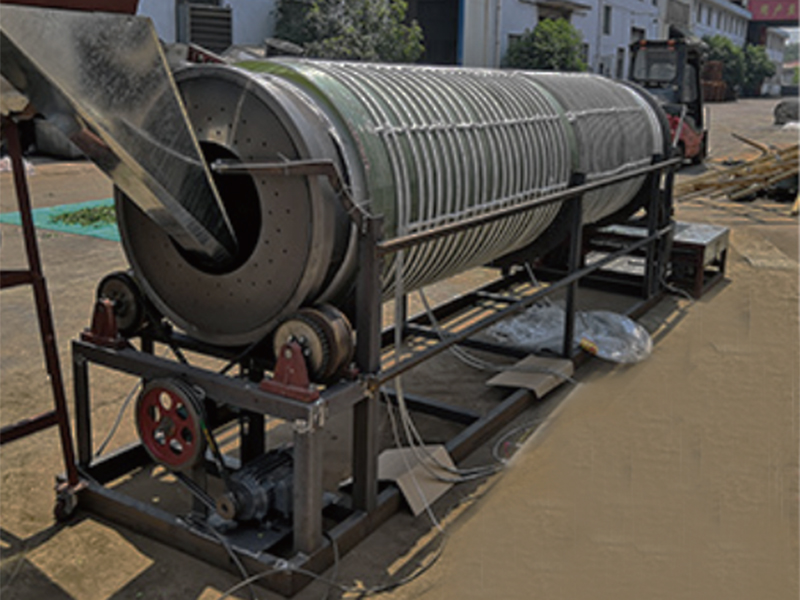

التسخين بالحث مع الملف الخارجي للحلزون متعد اللفات
ملفات التسخين بالحث تلف بشكل قريب حول الدعم، وهناك تباعد محدد بين دعامة الملف وأسطوانة التجفيف.
عند دوران أسطوانة التجفيف، تبقى ملفات التسخين بالحث تبقى ثابتة. بعمل نظام التسخين بالحث لتسخين على تسخين أسطوانة التجفيف بسرعة وكفاءة.

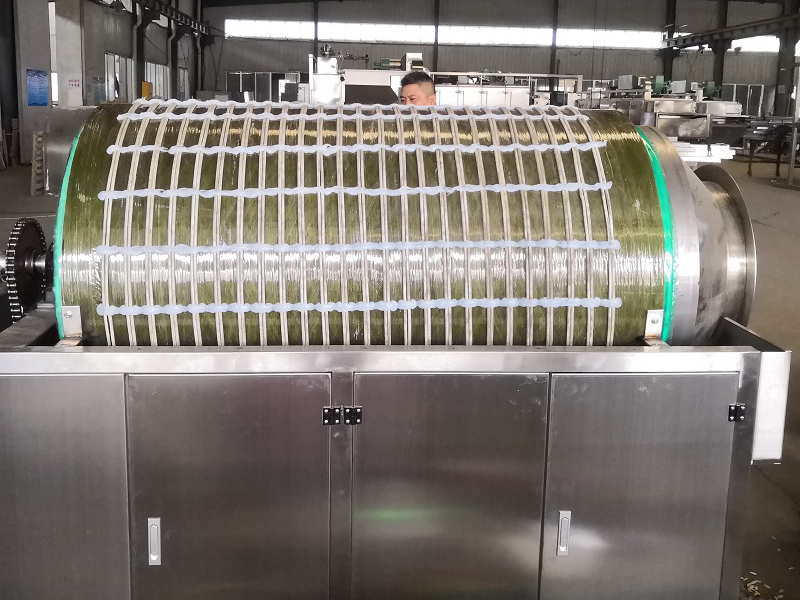

التسخين بالحث بملف خارجي ثابت
ملفات التسخين بالحث هي ملفات خارجية منحنية على الدعامة فوق أسطوانة التجفيف. عند دوران أسطوانة التجفيف، تبقى ملفات التسخين بالحث ثابتة. يعمل نظام التسخين بالحث على تسخين أسطوانة التجفيف بسرعة وكفاءة.

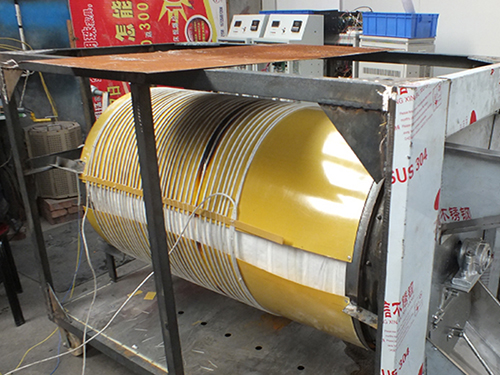

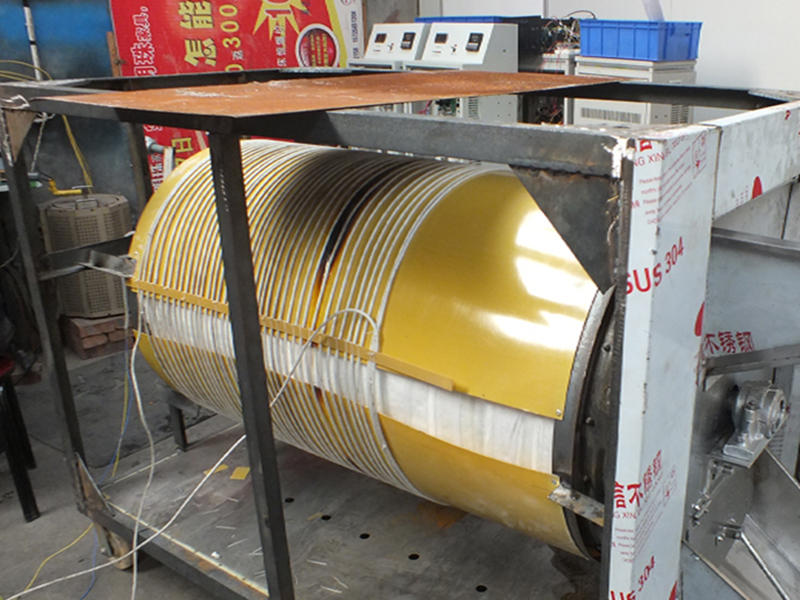

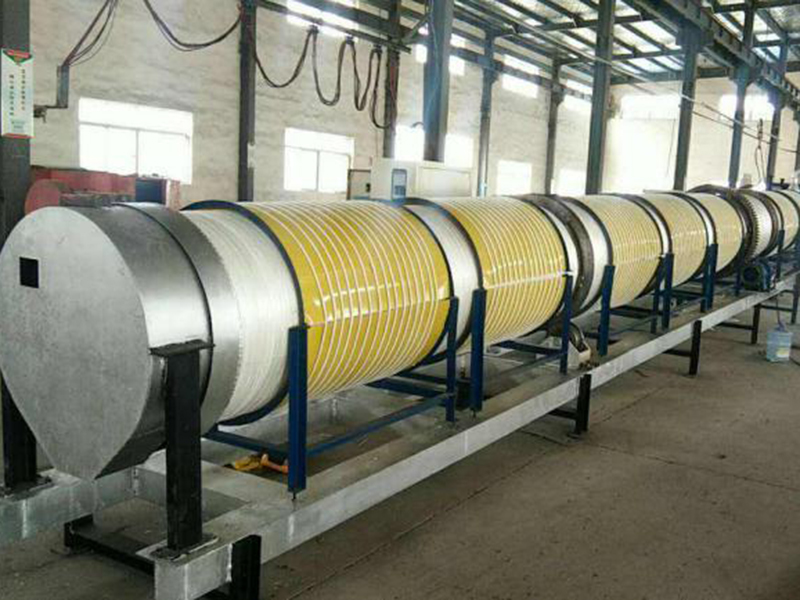

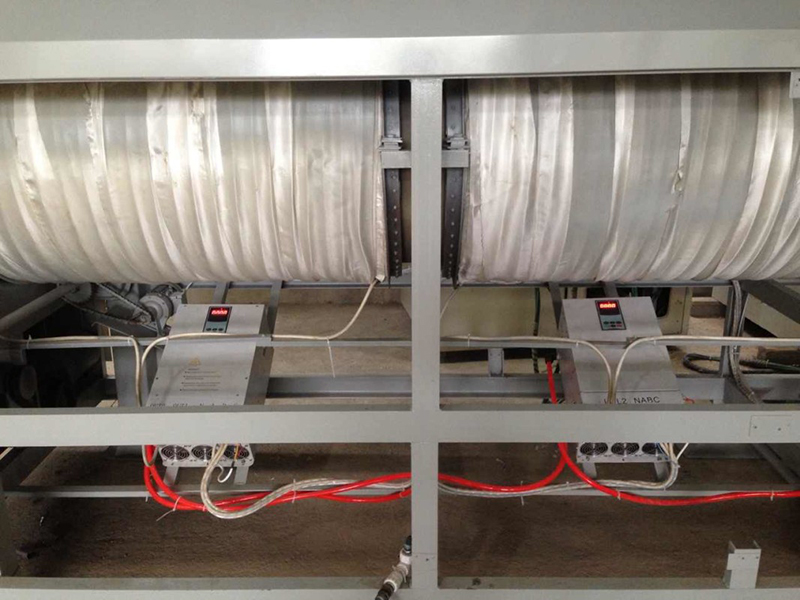

التسخين بالحث للملف الخارجي الحلزوني متعدد اللفات
تلف ملفات التسخين بالحث حول القطن العازل، حيث تلف حول أسطوانة التجفيف. الملفات الحلزونية متعدد اللفات وأسطوانة التجفيف تدور بنمط متزامن. يعمل نظام التسخين بالحث على تسخين أسطوانة التجفيف بسرعة وكفاءة.
ناخذ مجفف الأسطوانة الدوارة للب الورق كمثال:
لإنتاج 100 كجم في كل ساعة، محتوى رطوبة الورق 50%، زمن التسخين 120 درجة مئوية.
100\0.5=200 كجم، وهذا يعني أن تسخين 100 كجم من الورق من درجة حرارة الغرفة إلى 120 درجة مئوية و100كجم لحاجة لتبخير محتوى الرطوبة، لذلك فإن حساب قدرة التسخين بالحث لمجفف الأسطوانة الدوارة تحتاج للتقسيم لخطوتين.
الخطوة 1: لحساب القدرة المستخدمة لتسخين 100 كجم من الورق من درجة حرارة الغرفة إلى 120 درجة
حساب القدرة: السعة الحرارية النوعية J/(kg*ºC)×الفرق في درجة الحرارة (درجة مئوية)×الوزن (كجم)÷الزمن (ثانية) = القدرة (وات)
السعة الحرارية النوعية للورق: 2100J/(kg*ºC)
الفرق في درجة الحرارة: 120-20=100 درجة مئوية (درجة حرارو الغرفة 20 درجة مئوية)
وزن الورق: 100 كجم
الزمن: ساعة واحدة=3600 ثانية
2100J/(kg*ºC)×(120ºC-20ºC)×100kg÷3600s=5833W=6kW
الخطوة 2: لحساب القدرة المستخدمة لتبخير 1 طن لمحتوى الرطوبة من الورق
يتطلب 720 كيلو وات لتبخير محتوى الرطوبة لـ 1 طن خلال ساعة، أي أن محتوى رطوبة لـ 100 كجم يتطلب 72 كيلو وات
القدرة النظرية 72+6 كيلو وات، لكن معدل التحميل يجب أن يؤخذ في الاعتبار لحساب القدرة الفعلية. بشكل عام، يتم حساب معدل التحميل بواسطة 60%.
لذلك فإن القوة الفعلية (72+6)\0.6=130 كيلو وات
